TP-03喷雾、灌溉、放风一体化物联网智能控制模块使用说明
一、规格
输入电源（适配器）：AC 220V ±10%
输入功率：
通讯方式：WIFI 2.4G
天 线： 外置
输出：
风机继电器
水帘继电器
卷帘开继电器
卷帘关继电器
检测数据单位：
温度（℃）
湿度（%）
照度（LuX）
二、模块概述：
喷药功能
灌溉功能，此功能还分为：湿度控制模式和定时模式
风口功能
三、控制设备：
1.喷药（带功能启闭）
2.灌溉（带功能启闭）
3.风口（带功能启闭）
四、使用：

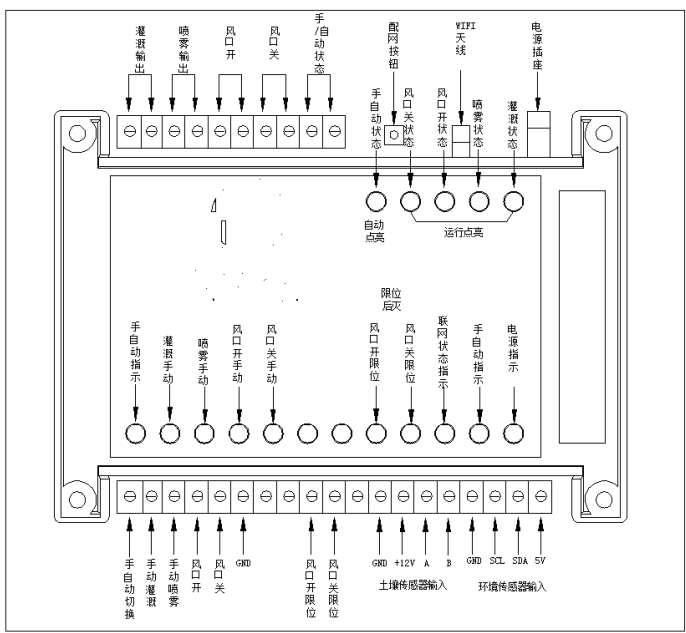

模块按照接线图连接好电源、限位行程开关和对应的卷帘机或电动风口机，手机扫码安装App的 “田棚元帅”应用文件。按住配网按钮5秒，配网指示灯闪烁时松开配网按钮，通过手机App添加相应的设备。
1.1.喷雾（药）：时间设置：开： 到达开启时间
关：到达关闭时间
运行条件：功能已开启；设置的开启时间早于关闭时间
该功能用于定时喷雾（药），将水（药液）提前准备好，当到达开启时间设置时，喷雾（药）启动作业，到达停止时间设置时停止作业。
2灌溉功能：
2.1湿度模式： 开：土壤实际湿度<=设置 湿度
关：土壤实际湿度>=设置湿度
运行条件：功能已开启；设置的开启湿度<关闭湿度
当土壤湿度小于系统设置开启湿度时，灌溉功能启动，进行灌溉操作；灌溉过程中土壤湿度大于系统关闭湿度是，灌溉停止。
2.2定时模式：时间设置 开： 到达开启时间
关：到达关闭时间
运行条件：功能已开启；设置的开启时间早于关闭时间
定时模式下，到达灌溉设定开时间时，灌溉功能启动，实现灌溉作业，当到达灌溉停止时间时，灌溉功能停止，该功能受时间控制。
3.风口功能：温度设置(环境温度)：开：实际温度>=设置 温度
关：实际温度<设置
运行条件：功能已开启；设置的开启温度>关闭温度；超时时间设置范围
实际环境温度高于设置值风口开启温度风口开启，增加通风量，降低环境温度；当环境温度降到风口关闭设置时，风口关闭已保温。
传感器安装位置：
1.温/湿度传感器安装在大棚内，地面距棚中间高度位置，悬挂安装

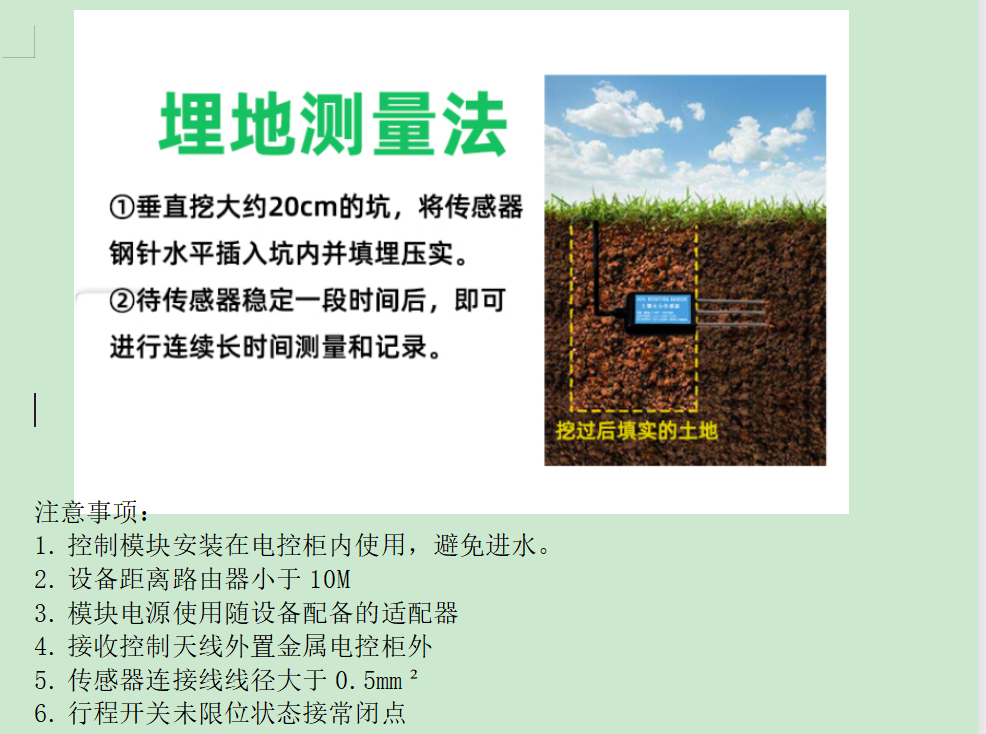

2.土壤湿度传感器垂直插入土壤中，深度70mm或者埋地。如图：
